PN-EN 50305
Laboratorium
BADANIE TOKSYCZNOŚCI PRODUKTÓW ROZKŁADU TERMICZNEGO I SPALANIA POWŁOK KABLI METODAMI WG PN-EN 50305, NF X70-100-1 I NF X70-100-2
Zasada metody.
Metoda polega na ilościowym oznaczaniu produktów rozkładu termicznego i spalania izolacji lub powłok kabli. Rozkład termiczny i spalanie próbek badanego materiału przeprowadza się w poziomym piecu rurowym w temperaturze 800oC (NF X70-100-1, NF X70-100-2). W czasie badań określa się emisję właściwą CO, CO2, HCN, NO, NO2, SO2, HCl, HBr i HF która oznacza masę toksycznego produktu wytworzoną w czasie rozkładu termicznego i spalania jednostki masy materiału w danych warunkach badania.

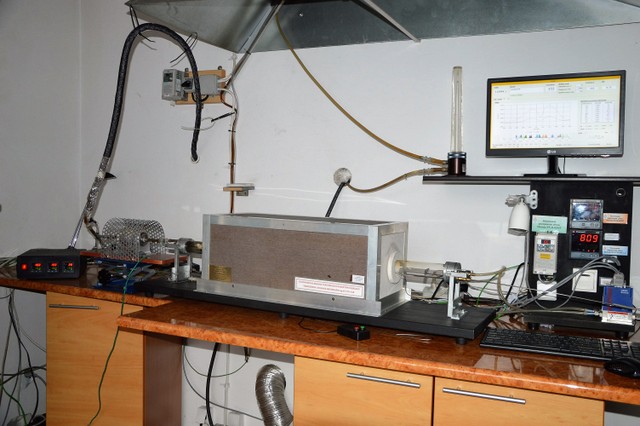

Stanowisko do badania toksyczności produktów rozkładu termicznego spalania powłok kabli.
Do pomiaru emisji
właściwej zastosowano analizator FTIR, który mierzy w sposób
ciągły stężenie masowe cmi
CO, CO2, HCN, NO,
NO2, SO2,
HCl, HBr i HF w przepływających produktach rozkładu termicznego i
spalania próbki badanego materiału. Na
tej podstawie, dla zadanej masy próbki mp
i natężenia przepływu objętościowego gazów, system
kontrolno-pomiarowy stanowiska wyznacza emisje właściwe Ei dla CO,
CO2, HCN, NO, NO2,
SO2.
Wartości te pozwalają wyznaczyć CITC
- konwencjonalny indeks toksyczności dla
kabli.
Zgodnie z wymaganiami
normy PN-EN 50305 powłoki kabli powinne być bezhalogenowe. Brak w
produktach rozkładu termicznego i spalania powłok kabli HCl, HBr i
HF jest potwierdzeniem tego wymogu.
Próbki do badań.
Próbkę do badań stanowi kawałek izolacji, powłoki lub innego niemetalowego materiału kabla. Do badania należy przygotować 3 próbki o masie 1 +/- 0,05 g. Próbki należy przygotować metodą przetwórstwa właściwą dla danego materiału lub poprzez wycięcie, czy też pobranie z gotowego wyrobu z zachowaniem reprezentatywności warstw.
Zastosowanie metody badawczej - w kolejnictwie (zgodnie wymaganiami R15 i R16 norm: PN-EN 45545-2 i PN-EN 50305).
